Diorama Sd.kfz 7/2 Abandonné quai de la Seine

Introduction

La bataille de Normandie, menée depuis le 6 juin en Basse Normandie se termine le 20 août 44 avec l’encerclement de la poche de la Falaise . Les troupes allemandes se retirent et refluent vers l’est. Pour cela elles doivent franchir la Seine. L’état-major allemand a recensé 60 points de franchissement. Entre le 20 et 30 août 1944, 50 000 hommes et 13 000 véhicules , en retraite, franchissent le fleuve dans les boucles de la Seine pour échapper aux alliés, pour cela, ils utilisent les bacs de Petit-Quevilly et Grand-Quevilly. Le 25 août, celui de Grand-Quevilly est bombardé et celui de Petit-Quevilly est inutilisable pour cause d’encombrement monstre. Deux autres bacs sont également en service à Petit-Couronne et Grand-Couronne

.



La poche de la falaise





Le 6 août 1944, la tentative ratée de contre-offensive ordonnée par Hitler dans le sud de la Manche (opération Lüttich), offre une opportunité inespérée pour les troupes alliées d’encercler et piéger l’armée du Reich en déroute.

C’est alors une course contre la montre qui démarre pour le 2e Corps canadien.

Dès le 7 août, il s’élance de Caen, fraîchement libérée, vers Falaise.

En face, 3 divisions allemandes dont la tristement célèbre 12e SS Hitlerjugend opposent une farouche résistance.

100 000 Allemands tentent de s’échapper du piège

Il faudra 10 jours aux soldats alliés, anglo-canadiens et polonais, pour parcourir les 40 km séparant Caen et Falaise.

Le 21 août 1944, la Poche se referme , 50 000 Allemands ont finalement réussi à s’échapper, 40 000 ont été faits prisonniers et plus de 12 000 tués.









Objectif traversé la Seine

Sortie de la poche de la Falaise les troupes allemandes replient vers la Seine et commencent progressivement à se masser le long des rives du fleuve,

En attendant l’embarcation ou le bac leur permettant, ainsi qu’à leur matériel et véhicules, de rejoindre la rive gauche afin de réorganiser leurs défenses plus au nord de la Seine.

Troupes de l’armée de l’air, de l’armée de terre, tankistes, waffen-SS se retrouvent mélangés sur les quai de Rouen, au milieu de leurs blindés et véhicules de transport, fin août 1944.

De même, 4 000 véhicules ont également été conduits sur la rive droite.

Trois bacs lourds  permettent d’évacuer 500 véhicules et quelques centaines d’hommes du 21 au 25 août 1944.

Le 25, un bac est détruit et un autre endommagé.

Les troupes allemandes bénéficient de la présence du pont d’Eauplet, certes bien endommagé par les bombardements de la Semaine rouge (30 mai-5 juin 1944)

Les équipes du génie allemand consolident l’édifice qui va permettre à 7 000 engins de traverser, du 22 au 30 août 1944.



A droite une photographie d'époque avec un SDFZ 11 avec une Flak 36 qui est à l'origine de ce projet

Bac de la petite couronne

Il s'appelait passage du Haut du Val de la Haye et concernait la commune du même nom et Petit-Couronne en 1816 avec un bateau. C'était le plus petit passage de la Seine. Un millier de véhicules et 5 000 hommes Allemands le traversent . Le 29 août 1944, la rampe d’accès à l’embarcation est endommagée.









Passage des éléments de la 9e Panzer SS Division au bac de  Petit-Couronne

Quelques autres point de passage utilisé par les Allemands:

Grand-Quevilly
500 véhicules et plusieurs milliers d’hommes sont transportés par un bac détruit le 25 août 1944.

Oissel
Plusieurs milliers d’hommes et 600 véhicules franchissent la Seine, notamment via le pont ferroviaire.

Grand-Couronne
Bac utilisé jusqu’au 29 août 1944. Il permet le passage de 1 000 véhicules et 5 000 hommes.

Amfreville-la-Mivoie
Quand l’attente est trop longue, certains n’hésitent pas à se risquer sur des embarcations de fortune.

6 000 soldats franchissent sur des embarcations de ce type

A droite une photographie d'un passage de soldats Allemands









Passage sur une embarcation de fortune

Les quais bombardés

Des bombardiers moyens de type Boston, appartenant aux 88th et 342nd (French) Squadron de la Royal Air Force (RAF) sont envoyés bombarder le passage de Duclair.

Seulement, les reconnaissances effectuées par d’autres unités remarquent une impressionnante concentration de véhicules allemands à Rouen.

Les avions sont alors déviés de leur objectif initial pour être orientés sur les quais de Rouen.

Il est environ 19h30 lorsque les appareils larguent leurs bombes sur la cible. Le Mont Riboudet sera également touché. Seulement la couverture nuageuse présente au-dessus de Rouen ne permettra pas aux bombardiers d’effectuer un travail précis.

Au cours de la journée du 27 août 1944, des chasseurs-bombardiers américains viennent achever le travail destructeur, mais ils sont gênés par les fumées se dégageant des carcasses de véhicules en train de se consumer.





70 ans plus tard

Une vedette civile française de 6,50 mètres de long construite en 1931 à Argenteuil et utilisée par les Allemands pour franchir la Seine,

ainsi qu'un caisson d’artillerie russe ont été repêchés en août dernier par l’entreprise de travaux publics de l’Ouest, alors en charge de travailler à l’amélioration des accès maritimes du port de Rouen.

Reste désormais à déterminer l'histoire de l'épave : « Une première vedette a été coulée à Yainville (là où a été trouvée l'épave, ) par une attaque aérienne en juin 44,

Une deuxième est coulée par les Allemands le 29 août.

Comme partout le long de la Seine, une fois la traversée des Allemands achevée et les Alliés approchant dangereusement, toutes les embarcations sont sabordées

Ces deux trésors historiques ont été remis au musée Août 1944-L’Enfer sur la Seine de Duclair.





Présentation du projet

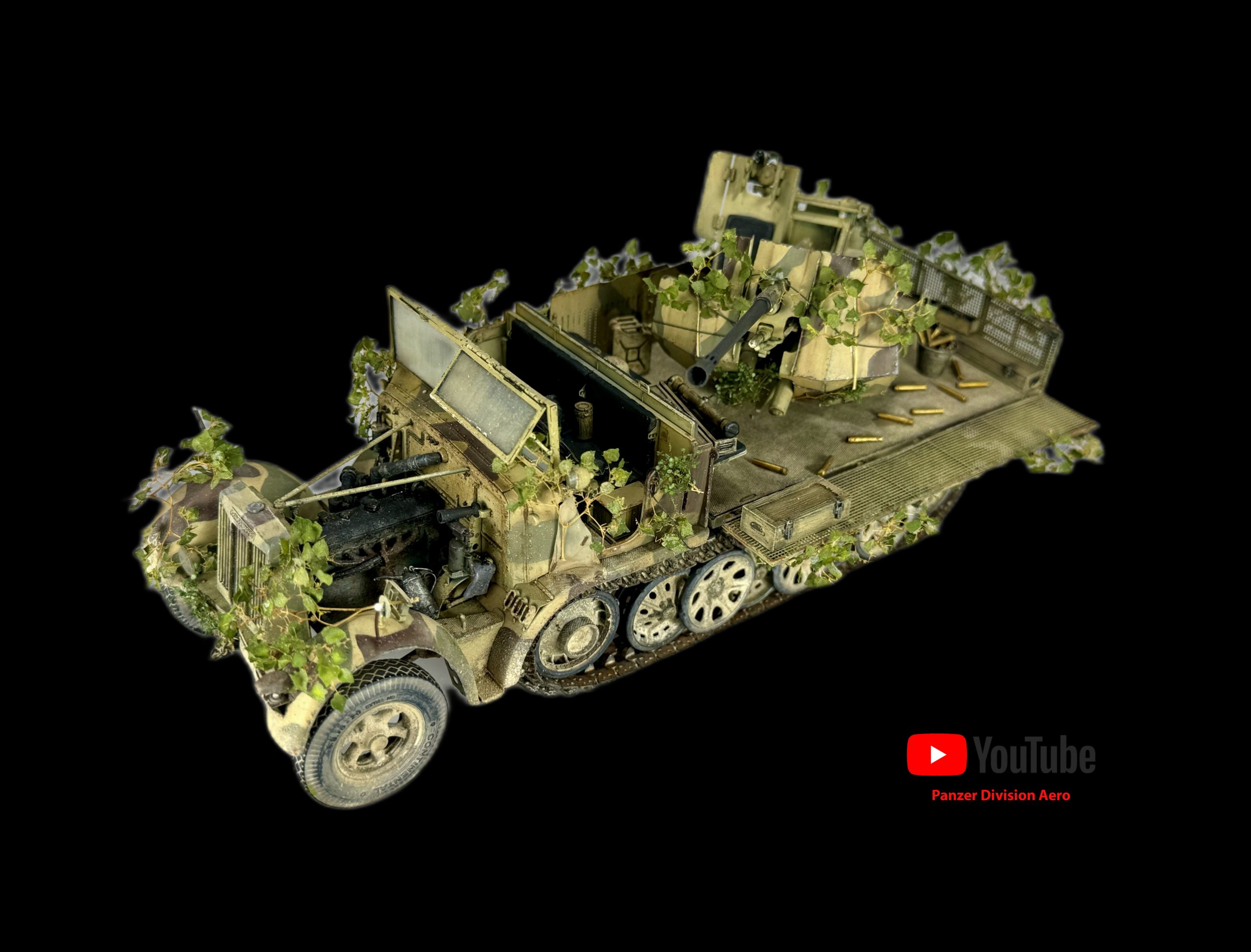

Un Sdkfz7/2 abandonné sur un quai aux abords de la Seine. La débâcle de l’armé Allemande et l’urgence de traversé le fleuve à laissé cet engin anti aérien jusqu’au bout pour protéger de la menace de l’aviation Allié

1700 véhicules de l’armée allemande ont été détruits ou abandonnés sur les quais, rive gauche, à Rouen, fin août 1944
Epave de la vedette

Partie 1 : Le châssis du semi chenillé

Début de montage par le châssis avec beaucoup de pièce

Certaines nécessite du nettoyage pour retirer les lignes de moulages

Les suspensions, la tringlerie avant et le pot d'échappement son collé directement

Partie 1 : Le châssis du semi chenillé

Le réservoir est détaillé avec les éléments en photodécoupe

Les supports moulés dans le châssis ont été refait en carte plastique

Partie 1 : Le châssis du semi chenillé

Dragon prévoir le treuil et le crochet mais à oublié le câble

Il est réalisé avec du fil de soudure et mis en forme avec une pince à dent

Astuce largement inspiré de Airkit avec son panzer 2 Luchs

les supports des réservoirs sont refaits en Photodécoupe et les attaches à partir d'emballage de bouchon de vin mousseux

Partie 1 : Le châssis du semi chenillé

La partie arrière est détaillé avec des tige de laiton car les pièces en plastique était pas exploitable

Le câble de remorquage  est identique à celui du treuil et rattaché au crochet en me basant sur des photographies d'engin survivants

Partie 1 : Le châssis du semi chenillé

L'ensemble prenne place malgré qu'on ne verra plus grand chose j'ai pris le temps de détaillé un minimum

Les suspensions sont équipe des supports de galets sert assez pour ne pas avoir besoin de les collé

Pratique pour faire les ajustement si nécessaire

Partie 1 : Le châssis du semi chenillé

Le pignon est en impression 3D avec des pièces en photodécoupe

Il est plus jolie et plus facile à utiliser que la pièce d'origine de la maquette

Les chenilles sont ceux de chez FRIULMODEL

Partie 1 : Le châssis du semi chenillé

Le pneu en caoutchouc proposé par DRAGON est mal restitué sans aucune marquage

Il est remplacé par une impression 3D avec les marquages et le plat sur le bas du au poids de l'engin

Partie 1 : Le châssis du semi chenillé

le châssis est terminé la prochaine étape est la cabine avec son moteur

Partie 1 : Le châssis du semi chenillé

Bonus : Photographie d'un véritable patin de Sdkfz 7 que je possède avec une variante équipé du crampon hivernal

Partie 2 : La cabine

Détaillage du moteur avec du fil de soudure pour les tuyaux  , du fil de modélisme naval pour les câbles électriques

Partie 2 : La cabine

Détaillage du moteur les attaches de la tuyauterie sont fais dans un emballage de vin mousseux

J'ai cloné des pièce avec de la résine et un moule rapide en bluestuff

Les morceaux de cartes plastique sont les étiquette de signalisation qui seront des décalcomanies



Partie 2 : La cabine

Le moteur est assemblé à blanc j'ai du refaire des rectification pour qu'il s'intègre parfaitement

Certaines pièces ont été refaites en scratch



Partie 2 : La cabine

Le support du chalumeau et les crochets moteurs sont en impression 3D

Pour donner une ambiance engin abandonné j'ai laissé un seul chalumeau avec une petite serviette et l'étrier de fixation



Partie 2 : La cabine

Les portières en tissus sont fais en feuille de papier et mis en forme avec le produit de chez VMS

J'ai laissé un coté ouvert et un autre fermé



Partie 2 : La cabine

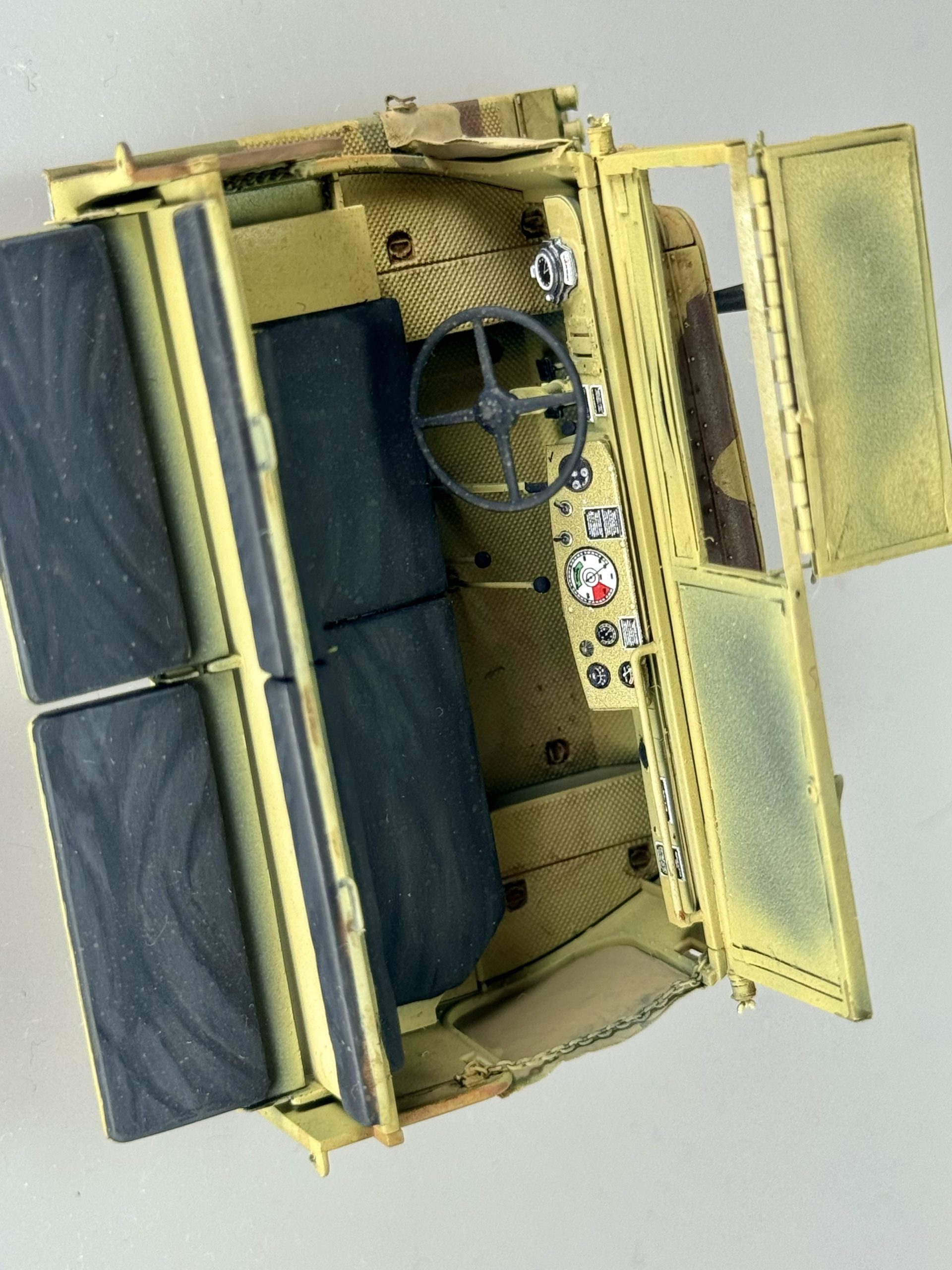

La tableau est partiellement monté en photodécoupe et sera habillé avec des décalcomanies de chez QUINTA STUDIO

Partie 2 : La cabine

Le bare prise à été un véritable challenge j'ai passé 3 soirées dessus

J'ai mis des feuille de masquage transparent pour protéger les parties vitré de la peinture

Partie 2 : La cabine

Vue d'ensemble de la maquette monté à blanc

Partie 3 : Le plateau

le plateau est intégralement refait en photodécoupe

L'ensemble à été soudé par le dessous

Partie 3 : Le plateau

J'ai laissé des trappes ouvertes pour une mise en scène d'engin abandonné

Partie 3 : Le plateau

Le cadre a été changé par des profils en evergreen plus réaliste et plus simple à mettre en ouvre

Partie 3 : Le plateau

L'ensemble s'intègre  parfaitement sur la base du châssis de chez DRAGON

Partie 4 : La flak 36

Le châssis  de la FLAK 36 s’intègre parfaitement sur le plateau en photodécoupe

Partie 4 : La flak 36

Le canon en métal de chez ABER est assemblé à blanc et il est d’une finesse incomparable

Partie 4 : La flak 36

Le bouclier est soudé avec de la soudure liquide et du flux minéral

Partie 4 : La flak 36

Le viseur est en impression 3D le fichier a été trouvé sur 3D Cult

Montage terminé

Montage terminé

Montage terminé

Montage terminé

Montage terminé

Aménagement de la plage arrière

Peinture

L'ensemble est apprêté au peinture noir et brun de chez AMMO

Peinture

LE véhicule est peint au DUNKELGELB en appliquant moins de peinture dans les coins et les zones profondes pour profiter de l'apprêt noir et créer les premier effet d'ombres

Avec la même couleur un peu plus claire je fais les éclaircis sur les zones les plus exposé à la lumière et sur les centres des panneaux



Peinture

Le moteur est peint et vieillit à partir de photographie d'engin survivant

Peinture

Le moteur est intégré au chassîs qui est peint et patiné de la même manière

Peinture

Le camouflage est fait avec du Putty de masquage en m'inspirant d'un engin survivant du musée de Bastogne

Peinture

Les décalcomanies ont été choisi pour représenter une unité du 3 éme Flak Corps basé en Normandie

Peinture

Les décalcomanies de chez Quinta sont super il reste juste à les reprendre pour qu'il s'intègre avec le reste de la peinture

Peinture

Début de weathering filtre marron et travail aux huiles pour affadir et adoucir le camouflage

Peinture

Lavis localisé pour faire ressortit les détails et patine du pare brise

Peinture

Travail d'éraillures avec la technique de l'éponge puis au pinceau fin

Peinture

Les chenilles sont oxydé avec le produit BLACK TRACK pro 2 de chez VMS

Peinture

Puis elles sont patiné avec les produits de la gamme SPLASHE de AMMO et des produits à base d'énamel

Peinture

Le train de roulement et le chassîs est patiné avec les même produit que la chenille

L'ensemble est définitivement assemblé

Peinture

Puis j'assemble le reste de le maquette

Peinture

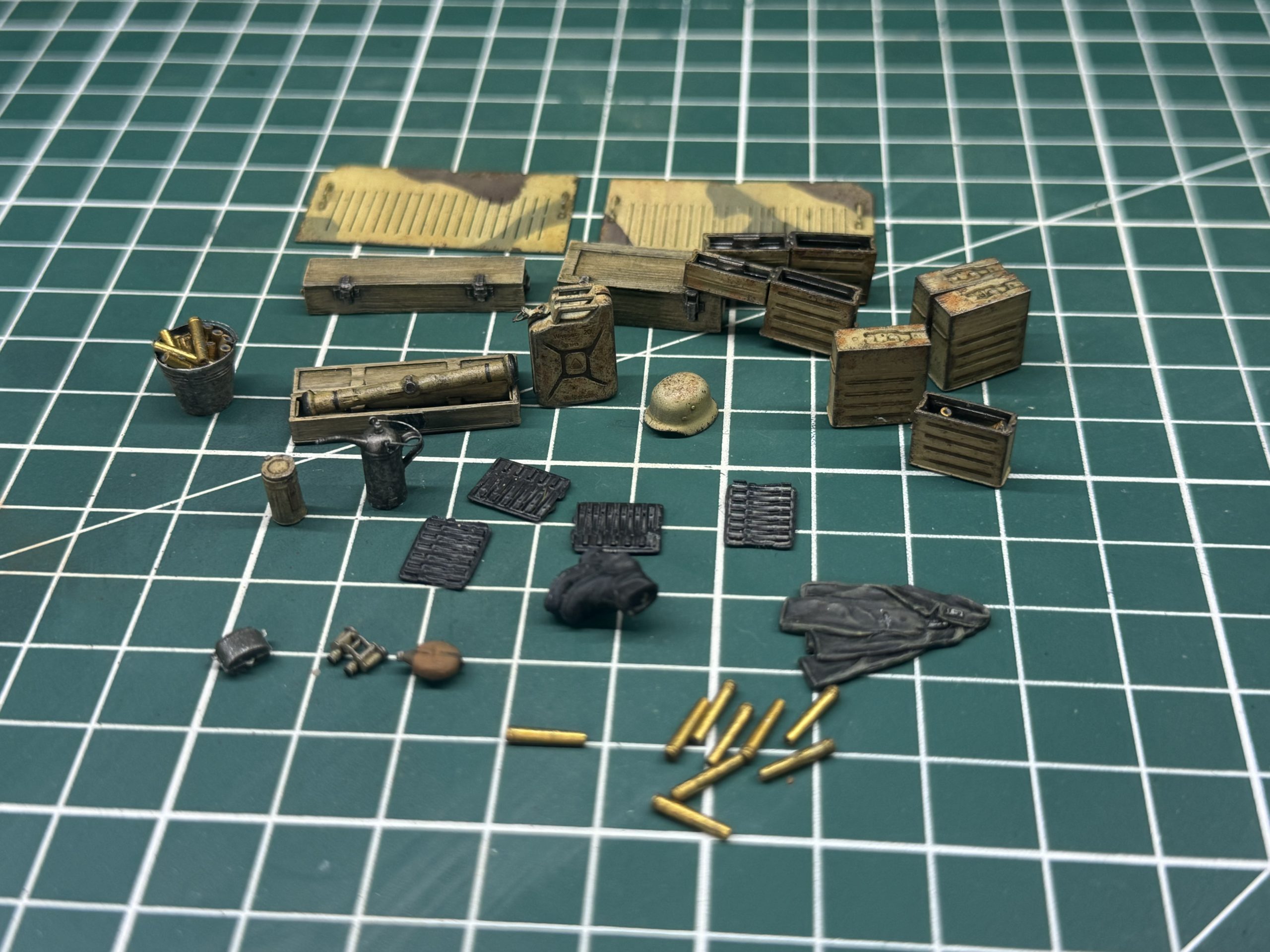

Les accessoires sont en partie des impression 3D et des pièces de ma boite à rabiot

Ils sont peint et patiné avec les même techniques et prêt à intégré le véhicule

Peinture

Je réalise avec des branches de Zeechium et des vrais feuille fait avec une perforatrice des branches d'arbres

Peinture

Avec des huiles je réalise des lavis bruns pour le bois et vert pour les feuilles pour rehausser les couleurs et apporter des nuances supplémentaires

Diorama la base

je découpe au fils chaud dans des plaques de mousse extrudé la base du diorama

Diorama la base

J'applique du SMART MUD de chez VMS sur la surface

Je rajoute de la terre et des graviers sur la surface

Diorama la base

J'applique de l'herbe statique sur la route et le dénivelé de manière aléatoire
